Shandong Weiterui Industrial Technology Co., Ltd. è uno dei principali produttori e fornitori di serie di riscaldatori a induzione ad alta frequenza in Cina. Benvenuti ad acquistare riscaldatori per cuscinetti di alta qualità fabbricati in Cina qui dalla nostra fabbrica. Sii libero di goderti il nostro prezzo scontato e il nostro buon servizio.

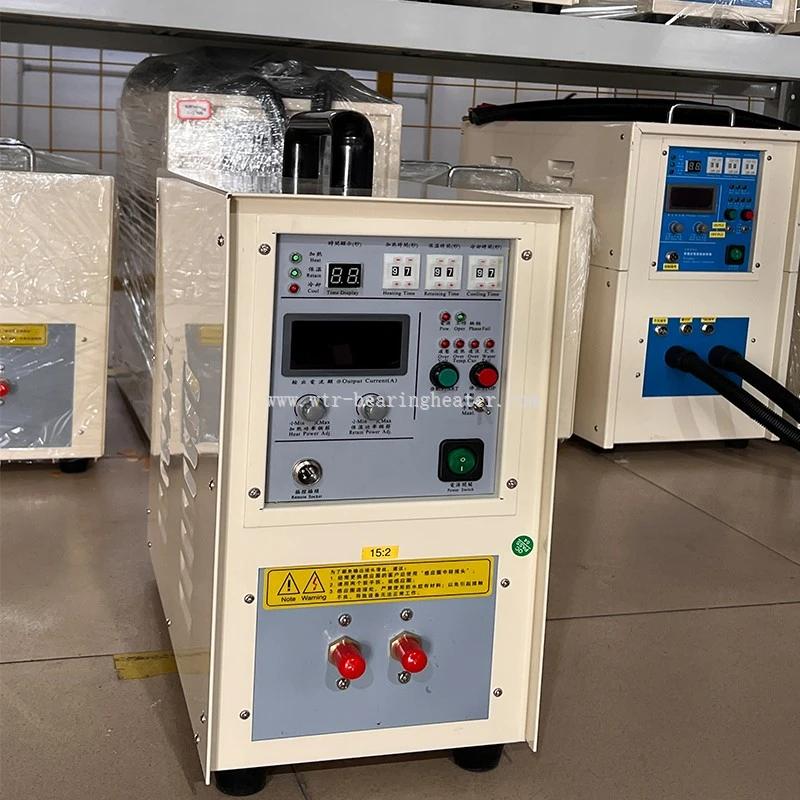

Serie di riscaldatori a induzione ad alta-frequenza
Principio del riscaldamento ad induzione elettromagnetica
Il riscaldamento a induzione elettromagnetica si basa sul principio di base dell'induzione elettromagnetica, cambio istantaneo di polarità di un forte raggio magnetico, come il materiale riscaldato in metallo posizionato nella bobina, il raggio magnetico attraversa l'intero materiale riscaldato, all'interno del materiale riscaldato e la corrente di riscaldamento nella direzione opposta delle grandi correnti parassite, a causa della resistenza del materiale riscaldato e del calore joule, fa sì che la temperatura del materiale stesso aumenti rapidamente, utilizzando il calore del vortice del pezzo per il riscaldamento. Presenta i vantaggi di un'elevata efficienza di riscaldamento, alta velocità e buona controllabilità ed è facile da realizzare ad alta temperatura, riscaldamento locale e dispositivo di riscaldamento a induzione ad alta potenza, che è stato utilizzato come dispositivo di commutazione per molti anni. A causa dell'impossibilità di auto-spegnimento, della bassa efficienza e della scarsa stabilità del carico, la tensione di uscita dell'inverter presenta un'oscillazione intermittente durante il funzionamento a carico leggero, pertanto è imperativo utilizzare dispositivi a semiconduttore IGBT anziché dispositivi SCR in situazioni di alta potenza. Il dispositivo di riscaldamento a induzione che utilizza un dispositivo a semiconduttore IGBT presenta i vantaggi di alta efficienza, riscaldamento rapido del pezzo, facile controllo, minore ossidazione e decarbonizzazione e qualità del processo affidabile.
2.IGBT Vantaggi dell'alimentatore
2.1. L'alimentatore IGBT è un nuovo tipo di modulo inverter IGBT (transistor bipolare a gate isolato, prodotto in Germania) utilizzato principalmente per la fusione di acciaio al carbonio, acciaio legato, acciaio fuso e metalli non-ferrosi. L'alimentatore a frequenza intermedia IGBT ha le caratteristiche di velocità di riscaldamento rapida, risparmio energetico e protezione ambientale.
2.2.IGBT Il sistema di controllo della frequenza viene utilizzato per regolare la frequenza. La parte raddrizzatore comprende il raddrizzatore a ponte intero, il sensore e il filtro del condensatore, che funziona a 500 V, quindi l'alimentatore IGBT produce pochissime armoniche basse e un basso inquinamento della rete.
Tabella 1. Principali indici tecnici dell'alimentazione elettrica per il riscaldamento a induzione
|
progetto |
metrico |
spiegare |
|
valutazione di uscita |
kW |
|
|
La potenza di uscita ha un intervallo di potenza regolabile |
1%-100% |
|
|
precisione del controllo |
1% |
|
|
Intervallo di tracciamento della frequenza di risonanza |
10-30 KHz |
Tracciamento automatico della frequenza di risonanza |
|
Monitoraggio della frequenza di uscita |
volontariamente |
|
|
produttività |
Maggiore o uguale al 95% |
Compreso il trasformatore di isolamento in uscita |
|
fattore di potenza |
Maggiore o uguale a 0,90 |
Oltre il 50% della potenza nominale |
|
tensione di ingresso |
CA 380 V tri-fase |
|
|
La tensione di ingresso ha un intervallo di fluttuazione consentito |
+10%,-10% |
Carico 0-100%. |
|
capacità di sovraccarico |
1,10 x nominale, 1 min |
|
|
Grado di protezione del corpo dell'armadio |
IP20 |
360x24 continuo continuo |
|
metodo di raffreddamento- |
idroraffreddamento |
alta affidabilità |
|
temperatura ambiente |
-20 gradi -45 gradi |
Carico 0-100%. |
|
40 gradi -50 gradi |
Operatività ridotta |
|
|
umidità ambientale |
Inferiore o uguale al 96% |
Non annodare la rugiada |
|
altezza |
Inferiore o uguale a 1500 m |
Operazione ridotta di oltre 1500 m |
|
durata della vita |
10-15 anni |
Esclusi i pezzi di ricambio |
|
Dimensioni dell'attrezzatura |
820*500*1020 millimetri 550*430*560mm (Specifico e soggetto alla situazione reale) |
Circa 100kg/60kg |
|
segnale di controllo |
Segnale di avvio-stop passivo I/O (standard standard) |
Collegare l'interruttore a pedale o il telecomando PLC |
|
segnale di stato |
Segnale di stato passivo I/O (opzionale) |
Collega la luce a tre-colori o il monitoraggio dello stato del PLC |
|
Il segnale della temperatura |
Segnale di corrente 4-20 mA (opzionale) |
Collegamento diretto del sensore a infrarossi o feedback della scatola di controllo della temperatura |
|
Segnale di sintonizzazione |
Segnale di tensione 0-5V (opzionale) |
Può essere il controllo remoto PLC |
|
… |
… |
… |
Tabella 2. Parametri principali del refrigeratore d'acqua
|
modello |
WTR-03 |
|||
|
potenza frigorifera |
chilowatt |
7,2 kW |
||
|
kcal/h |
6192 |
|||
|
fonte |
V/f/Hz |
220 V/50 Hz |
||
|
capacità aggregata |
chilowatt |
4.3 |
||
|
motore a compressione |
tipo |
Tipo con rotore completamente chiuso |
||
|
energia chilowatt |
2.4 |
|||
|
condensatore |
tipo |
Tipo con aletta in tubo di rame con filettatura interna ad alta efficienza |
||
|
La pressione più alta |
3,5 MPa |
|||
|
Tipo di ventola |
Girante in plastica ABS potenziata a basso-rumore |
|||
|
evaporimetro |
tipo |
tipo di estensione- |
||
|
Prendi la versione DN |
25 |
|||
|
Volume del serbatoio L |
25 |
|||
|
Pressione lato acqua |
1,5MPa |
|||
|
pompa dell'acqua |
tipo |
Tipo centrifugo in acciaio inox |
||
|
potenzaKW |
0.55 |
|||
|
capo delle consegne m |
25 |
|||
|
criogeno |
Tipo |
R22 |
||
|
Modo di risparmio di flusso |
Strozzamento capillare |
|||
|
Dispositivo di protezione di sicurezza |
Alta e bassa pressione, sovraccarico, anti-gelo, ritardo, sovratemperatura, protezione del flusso |
|||
|
rumore |
dB(A) |
64 |
||
|
Peso unitario |
kg |
113 |
||
|
dimensione del contorno (Soggetto agli oggetti materiali.) |
lungo L |
mm |
700 |
|
|
largo W |
mm |
550 |
||
|
alto H |
mm |
1000 |
||
La capacità di raffreddamento sopra indicata si basa sulla temperatura ambiente di 35 gradi, sulla temperatura di ingresso di 12 gradi e sulla temperatura di uscita di 7 gradi.
Parametro tecnico
|
MODELLO |
Serie WTR-HF-BW ad alta frequenza |
|
ENERGIA |
Personalizzare in base alle esigenze dimensionali Opzionale 380v(15kw-320kw),220v(15kw-240kw)(30-320kw)ecc. |
|
MODALITÀ FUNZIONALE |
Modalità di raffreddamento ad acqua, modulo IGBT, frequenza 4-25 KHZ 30-80 KHZ 1030 KHZ La selezione dell'alimentazione e la corrispondenza delle diverse specifiche dei dispositivi del sensore in base alle dimensioni del pezzo e ai requisiti di temperatura di riscaldamento possono soddisfare le esigenze di diverse condizioni di lavoro |
|
TEMPERATURA DI RISCALDAMENTO |
Temperatura ambiente -2000 gradi Celsius |
|
METODO DI RISCALDAMENTO |
È possibile utilizzare vari metodi di riscaldamento in base a corrente, potenza, temperatura, tempo, processo, ecc |
|
DIMENSIONI E PESO DELL'ATTREZZATURA |
A seconda della dimensione e del peso selezionati |
Domande frequenti
D: Cos'è una macchina per il riscaldamento a induzione ad alta-frequenza?
principio di funzionamento:
Genera corrente ad alta-frequenza attraverso un alimentatore ad alta-frequenza e scorre attraverso una bobina di induzione.
Quando il pezzo viene posizionato all'interno della bobina di induzione, all'interno del pezzo vengono generate correnti parassite indotte a causa dell'azione del campo magnetico alternato.
Le correnti parassite fanno sì che il pezzo generi calore da solo, ottenendo così il riscaldamento del pezzo.
Aree di applicazione:
Lavorazione dei metalli: come fusione dei metalli, forgiatura, tempra, saldatura, ecc.
Industria del trattamento termico: miglioramento delle prestazioni dei materiali metallici.
Lavorazioni meccaniche: utilizzate per il trattamento termico di vari componenti.
caratteristica:
Velocità di riscaldamento elevata e alta efficienza.
Può ottenere il riscaldamento locale e controllare accuratamente l'area di riscaldamento.
Risparmio energetico e rispetto dell'ambiente, con maggiore efficienza di utilizzo dell'energia rispetto ai metodi di riscaldamento tradizionali.
Controllo automatizzato facile da implementare.
